焊盘是PCB表面贴装装配的基本构成单元。在印制电路板上，所有元器件的电路连接都是通过焊盘进行的。接下来深圳PCB设计公司-深圳宏力捷电子就为大家介绍PCB设计的常见焊盘形状和尺寸标准。

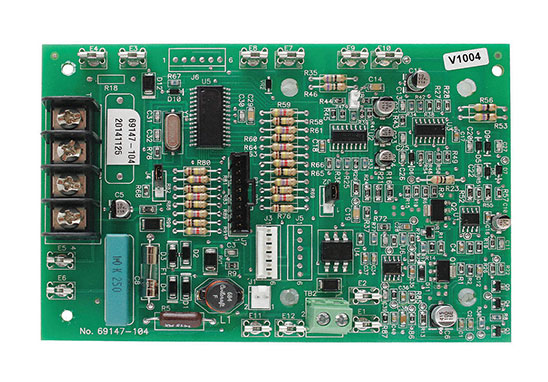

一、PCB设计的常见焊盘形状
焊盘可以分为7大类，按照形状的区分如下 ：
1. 方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。
2. 圆形焊盘——广泛用于元件规则排列的单、双面印制板中。
3. 岛形焊盘——焊盘与焊盘间的连线合为一体，常用于立式不规则排列安装中。
4. 泪滴式焊盘——当连接的走线较细时常采用，常用在高频电路中。
5. 多边形焊盘——用于区别外径接近而孔径不同的焊盘，便于加工和装配。
6. 椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。
7. 开口形焊盘——为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。

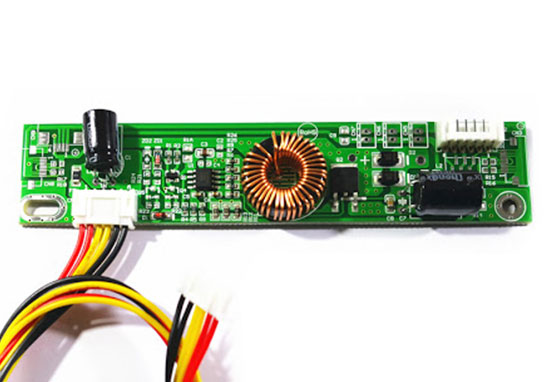

二、PCB设计焊盘尺寸设计标准
1. 所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。
2. 应尽量保证两个焊盘边缘的间距大于0.4mm。

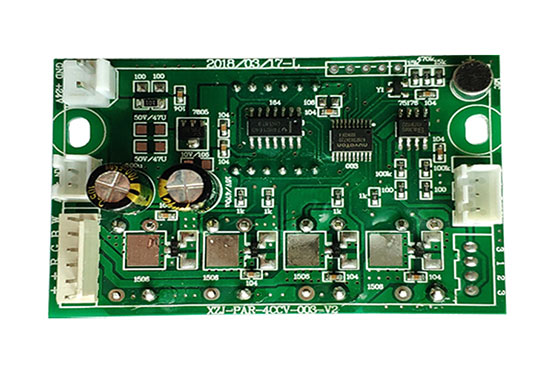

3. 在布线较密的情况下，推荐采用椭圆形与长圆形焊盘。
4. 对于插件式的元器件，为避免焊接时出现铜箔断现象，单面的连接盘应用铜箔完全包覆，而双面板最小要求应补泪滴。
5. 所有机插零件需沿弯脚方向设计为滴水焊盘，保证弯脚处焊点饱满。
6. 大面积铜皮上的焊盘应采用菊花状焊盘，不至虚焊。
