什么是放电齿？

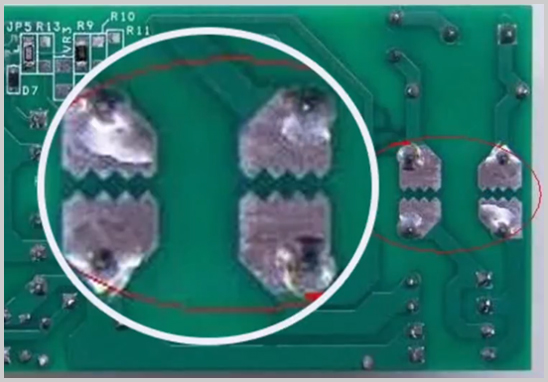

放电齿，也叫放电间隙或者火花间隙。放电齿是一对指向彼此相对的锐角的三角形，是由在PCB设计布线过程中使用铜箔层做出来的。这些三角形需设置在PCB板元器件的另一层放置，不能被绿油等盖住。
PCB设计放电齿的作用
在浪涌测试或者ESD测试时，共模电感两端将产生高压，出现飞弧。若与周围器件间距较近，可能使周围器件损坏。因此可在其上并联一个放电管抑制它电压。如气体放电管，并联在共模电感两端，它能够从而起到灭弧的效果。
气体放电管抑制效果很好，但是在成本相对较高，很多情况下我们会在PCB设计时，在共模电感两端放置放电齿，使得共模电感可以通过放电齿尖端放电，可以减少甚至可避免通过其他路径放电，能够?；ぶ芪Ш秃蠹镀骷?。
这种放电齿是通过空气形式来放电，因此设计时候要注意与共模电感不同面，虽然能够起到一定的效果，但是对于经常与浪涌电流电压、ESD发生的场合中，若是使用这种放电齿就会容易产生积碳，时间久了就造成短路，就会违背当初设计的初衷。
