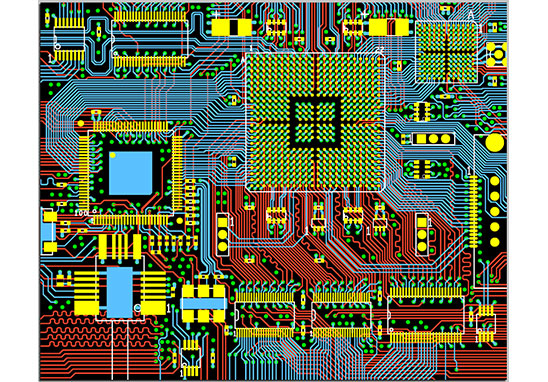

PCB设计常见布线规则
1. PCB板上预划分数字、模拟、DAA信号布线区域。
2. 数字、模拟元器件及相应走线尽量分开并放置于各自的布线区域内。
3. 高速数字信号走线尽量短。
4. 敏感模拟信号走线尽量短。
5. 合理分配电源和地。
6. DGND、AGND、实地分开。
7. 电源及临界信号走线使用宽线。
8. 电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
9. 数字电路放置于并行总线/串行DTE接口附近，DAA电路放置于电话线接口附近。
10. 小的分立器件走线须对称，间距比较密的SMT焊盘引线应从焊盘外部连接，不允许在焊盘中间直接连接。
11. 关键信号线优先：电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先。
12. 布线密度优先原则：从单板上连接关系最复杂的器件着手布线。从单板上连线最密集的区域开始布线。
13. PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时PCB生产工艺性能也不好。
14. 贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从pin脚间穿过。
PCB设计公司
深圳宏力捷电子是一家专业从事电子产品电路板设计（layout布线设计）的PCB设计公司，主要承接多层、高密度的PCB设计画板及电路板设计打样业务。拥有平均超过10年工作经验的PCB设计团队，能熟练运用市场主流PCB设计软件，专业高效沟通保证PCB设计进度，助您早一步抢占市场先机！
PCB设计服务流程
1. 客户需提供资料：原理图（schdoc、DSN或sch）或网表、结构图(DXF)、封装库（需新建的封装提供datasheet手册）、设计要求等。
2. 布局、布线评审：依据设计规范、设计指导书、客户设计要求以及相关CHECKLIST进行。项目启动后，我方工程师进行原理图DRC检查，结构核对等电气设计要求，有问题第一时间反馈EQ记录给客户。
3. 客户布局确认：提供布局档案、结构档案供客户进行布局审查；客户确认布局合理性、层叠方案、阻抗方案、结构、封装，并确认布线参数。
4. 设计资料输出：PCB源文件、Gerber档案、装配档案、钢网档案、结构档案等。PCB Layout设计完成后，我方工程师进行互检，包括DFM检查，QA检查，EMC检查，客户确认OK后,出Gerber等生产文件。
