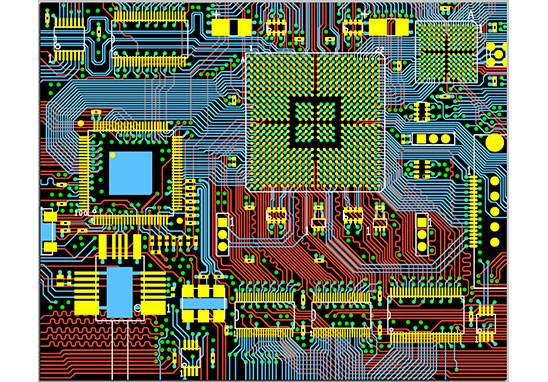

按照PCB设计流程，一个产品Layout完成之后，需要进入严格的评审环节，所设计的产品是否满足ESD或者EMI防护设计要求，撇开原理图设计，PCB设计一般需要我们从PCB布局和PCB布线两个方面进行审查，接下来深圳PCB设计公司宏力捷电子为大家介绍关于PCB layout的EMC设计检查建议。
EMC设计布局检查建议
1、整体布局检查建议
1）模拟、数字、电源、?；さ缏芬挚?，立体面上不要有重叠；
2）高速、中速、低速电路要分开；
3）强电流、高电压、强辐射元器件远离弱电流、低电压、敏感元器件；
4）多层板设计，必须要有单独的电源平面和地平面；
5）对热敏感的元件（含液态介质电容、晶振）尽量远离大功率的元器件、散热器等热源。
2、接口与?；げ季旨觳榻ㄒ?/span>
1）一般电源防雷?；て骷乃承蚴牵貉姑舻缱?rarr;保险丝→抑制二极管→EMI滤波器→电感或者共模电感，对于原理图缺失上面任一器件进行顺延布局；
2）一般对接口信号的?；て骷乃承蚴牵篍SD(TVS管)→隔离变压器→共模电感→电容→电阻，对于原理图缺失上面任一器件进行顺延布局；
3）电平变换芯片（如RS232）要靠近连接器的位置(如串口)放置；
4）易受ESD干扰的器件，如NMOS、CMOS器件等，要尽量远离易受ESD干扰的区域（如单板的边缘区域）。
3、时钟电路布局检查建议
1）时钟电路的滤波器(尽量采用“∏”型滤波)要靠近时钟电路的电源输入管脚；
2）晶体、晶振和时钟分配器的布局要注意远离大功率的元器件、散热器等发热的器件；
3）晶体、晶振和时钟分配器与相关的IC器件要尽量靠近；
4）晶振距离板边和接口器件要大于1inch的距离。
4、开关电源布局检查建议
1）开关电源要远离AD\DA转换器、模拟器件、敏感器件、时钟器件；
2）严格按照原理图的要求进行布局，不要将开关电源的电容随意放置；
3）开关电源布局要紧凑，输入\输出要分开。
5、电容与滤波器件布局检查建议
1）原则上每个电源管脚放置一个0.1uf的小电容、一个集成电路放置一个或多个10uf大电容，可以根据具体情况进行增减；
2）电容务必要靠近电源管脚放置，而且容值越小的电容要越靠近电源管脚；
3）EMI滤波器要靠近芯片电源的输入口。
6、叠层检查建议
1）多层板（四层以上）至少有一个连续完整的地平面用来控制PCB的阻抗和信号质量；
2）电源平面和地平面靠近放置；
3）叠层尽量避免两个信号层相邻，如果相邻加大两个信号层的间距，并且布线时应该错位布线，不能重叠布线，否侧后期布线可能会引起串扰的产生；
4）避免两个电源平面相邻，特别是由于信号层铺电源而导致的电源平面相邻；
7、其他设计检查建议
1）整机设计为浮地设备时，建议各接口不要分地设计；
2）机器外壳为金属时，电源是三孔，要求金属外壳必须良好连接大地。
